GPS 모듈
Created with Pixso. AGPS DGPS NMEA SDK를 지원하는 프로그램된 다채널 GNSS GPS 모듈

AGPS DGPS NMEA SDK를 지원하는 프로그램된 다채널 GNSS GPS 모듈

브랜드 이름: YOUWEI
모델 번호: YW-18182Z3
MOQ: 100
가격: USD 3.5-4.5 UNIT
배달 시간: 5 ~ 7 일
지불 조건: T/T, 서부 동맹, MoneyGram, D/A, L/C, 페이팔
자세한 정보
원래 장소:
중국
인증:
CE FCC RoHS
부품 번호.:
YW-18182Z3
공급자:
유웨이
제품 치수:
18x18x2
칩셋트:
AT6558R
원산지:
중국
실행 가능한 시스템:
GPS, QZSS, Beidou, Glonass, Galileo, SBAS
정확도 찾기:
2.5 미터
업데이트율:
1~10Hz
OEM ODM 순서:
받아들여질 수 있습니다.
보증:
12개월
포장 세부 사항:
트레이/판지
공급 능력:
200000 PC
강조하다:

AGPS DGPS GNSS GPS 모듈

,

NMEA SDK GNSS GPS 모듈

제품 설명

제품 특성GNSS 위치 탐지 모듈
• 고성능 GNSS 단일 칩 AT6558R을 구축
• 검색 모드 72 채널
-147 dBm의 냉동 시작 획득 민감도 및 -162 dBm 추적 민감도
• 최대 5Hz 내비게이션 업데이트 속도
• 펌웨어 지원을 통해 GPS/QZSS, Beidou,GLONASS,Galileo,SBAS의 두 가지를 동시에 지원합니다.
• AGPS를 지원합니다.
• 통합된 TCXO,LNA,SAW,RTC
• 공간에 민감 한 응용 에 적합 한 소형
• NMEA 표준 지원
• 데이터 암호화 지원

안테나GPS 추적 모듈 수신기
YW-18182Z3 모듈은 수동 안테나와 활성 안테나로 사용하도록 설계되었습니다.

매개 변수사양
패시브 안테나 타입18.1*18.1*2mm
최소 이득15 dB (RF 케이블에서 신호 손실을 보상하기 위해)
액티브 안테나 추천최대 가이드 30 dB
최대 소음 수치1.5 dB

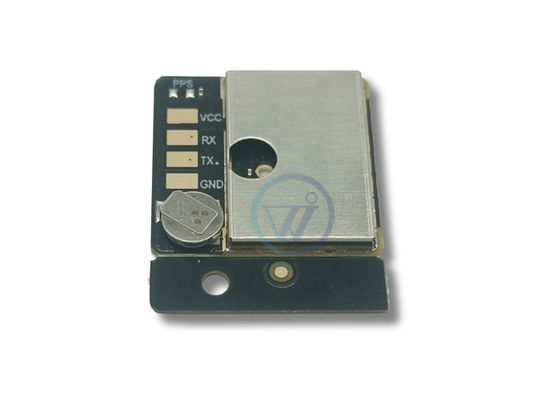

CON 핀 설명YW-18182Z3 GPS 모듈에 대한

핀 번호핀 이름I/O설명언급
1VCC모듈 전원 공급전압 범위: 3V ~ 5V
2RXDUART 일련 데이터 입력
3TXDUART 일련 데이터 출력
4GND토지



GPS 모듈 주문 옵션 테이블

1기본 사양

옵션 카테고리선택 방법
위성 시스템- GPS (L1 C/A)
- GPS + GLONASS
- GPS + 갈릴레오
- GPS + 베이두
- 다중 별자리 (모든 시스템)
위치 정확성- 표준: 2.5m (SBAS) / 5m (자율주행)
- 고정밀: <1m (RTK/PPK)
- 하위 미터 (DGPS와 함께)
채널72 채널 또는 사용자 정의



2성능과 감수성

옵션 카테고리선택 방법
업데이트 속도- 1Hz (디폴트)
- 5Hz/10Hz (내비게이션)
- 20Hz/50Hz (드론/경기)
TTFF- 냉동 시작: ≤30초
- 뜨거운 시작: ≤1초
- A-GPS 지원: ≤5초
감수성- 추적: -165dBm ~ -162dBm
- 획득: -148dBm ~ -160dBm



3인터페이스와 통신

옵션 카테고리선택 방법
데이터 인터페이스- UART (9600/115200 bps)
- I2C/SPI
- USB 2.0/3.0
- CAN 버스 (자동차)
본 조항- NMEA 0183 (디폴트)
- UBX (u-blox 바이너리)
- RTCM 3.x (RTK)
무선 연결- 블루투스/BLE
- 와이파이
- 4G LTE (GNSS + 셀룰러 모듈)



4에너지 및 환경

옵션 카테고리선택 방법
작동 전압- 3.3V (저전력)
- 5V (산업용)
- 넓은 범위: 2.7V ∼5.5V
전력 소비- 액티브: 25mA 50mA
- 수면: < 1mA
- 슈퍼 콘덴시터 백업 (선택)
온도 범위- 상업용: -20°C ~ +70°C
- 산업용: -40°C ~ +85°C
- 자동차: -40°C ~ +105°C



5안테나 옵션

옵션 카테고리선택 방법
안테나 타입- 패시브 세라믹 패치 (임베디드)
- 활동적 외부 (SMA/FAKRA)
- 자기 장착장
안테나 장점- 표준: 28dB
- 높은 이득: 35dB (약자 신호)



6인증 및 준수

옵션 카테고리선택 방법
인증서- FCC/CE/RoHS



7추가 특징

옵션 카테고리선택 방법
데이터 로깅- 내장 플래시 (4MB~32MB)
- 마이크로SD 슬롯
펌웨어 업그레이드- OTA (Wi-Fi / 셀룰러)
- USB/UART 로컬 업데이트
특별 기능- 지오 펜싱
- 죽은 계산 (DR)
- 장착 방지 (군용)




GNSS 모듈 저장 지침

1보관 조건 및 유효기간

유효기간: 12개월 (열리지 않은 상태)
환경온도:<40°C
상대 습도:< 90% RH

2개시 후의 요구사항

즉각적 인 행동: 봉인 된 가방을 열면, GPS 모듈은재공류 용접(인프라라드 또는 증기 단계)168시간 이내에.
장착 도중 작업실 조건:
온도:≤ 30°C
습도:≤60% RH

3습도 민감성 처리

습도 표시 카드 (HIC) 검사:
안전 범위: ≤20% RH (푸른색) → 모듈이 건조합니다.
경고 한계:
30%~40% RH (핑크색) → 모듈5월수분을 흡수합니다.
40% RH (붉은색) → 모듈수분을 흡수했습니다.그리고 사용 전에 구워야 합니다.

4중요한 시간 경로

전체 노출 시간: 바그 열기부터 재공류 용접까지최대 168시간(7일) 통제 된 작업실 조건에서.
