GPS 모듈
Created with Pixso. 초고 감수성 초저전력 소모 GPS 안테나 모듈 베이두 SBAS 시스템을 지원

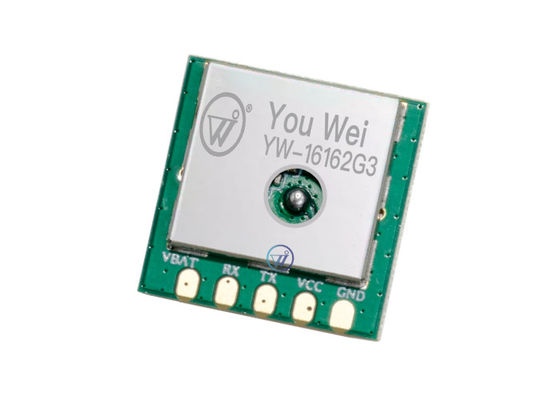

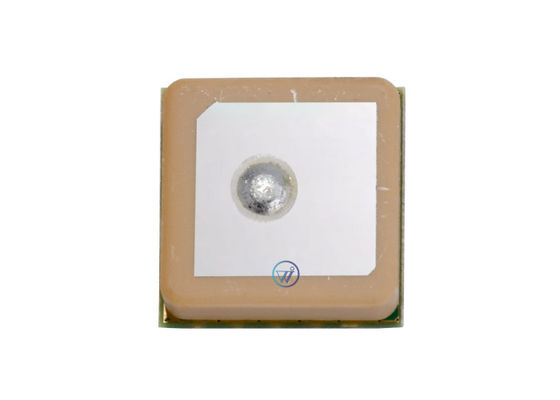

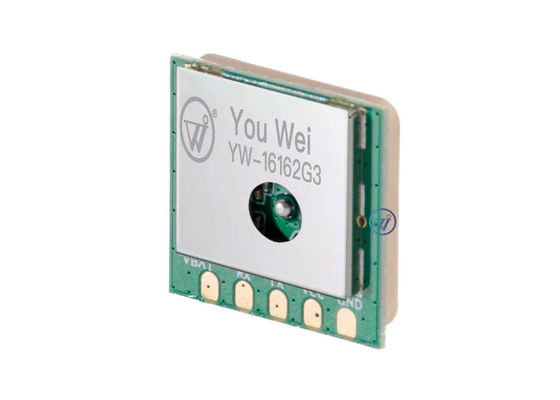

초고 감수성 초저전력 소모 GPS 안테나 모듈 베이두 SBAS 시스템을 지원

브랜드 이름: YOUWEI
모델 번호: YW-16162G3
MOQ: 100
가격: USD 3.5-4.5 UNIT
배달 시간: 5 ~ 7 일
지불 조건: T/T, 서부 동맹, MoneyGram, D/A, L/C, 페이팔
자세한 정보
원래 장소:
중국
인증:
CE FCC RoHS
제품 이름:
GNSS 포지셔닝 모듈
브랜드 이름:
Youwei
크기:
16*16*2mm
지원되는 위성 시스템:
GPS, GLONASS, 갈릴레오, BeiDou
전송 속도:
9,600 bps
위치 결정 정밀도:
2.5m
추적 감도:
-162 DBM
통신 인터페이스:
UART, I2C, SPI, USB
작동 온도:
+85' C에 대한 -40' C
표본:
사용 가능
포장 세부 사항:
트레이/판지
공급 능력:
200000 PC
강조하다:

베이두 SBAS 시스템 GPS 안테나 모듈

,

초고 감수성 GPS 안테나 모듈

제품 설명

GPS 모듈의 특징
YW-16162G3는 초소형 형식 인 (16 * 16 * 2mm) 에서 초고 감도 (-162dBm) 를 가진 컴팩트 GPS 안테나 모듈입니다.
초저전력 소비
초소형 형식 인수: 16x16x2mm
초고도 민감도: -162dBm
L1 주파수, C/A 코드, 72 채널 위성 검색
높은 업데이트 속도: 최대 10Hz
DGPS 및 AGPS 지원
빠른 TTFF
다중 경로 탐지 및 보상
1‐PPS 시점 애플리케이션 지원
다른 인터페이스 지원
펌웨어 지원을 통해 동시에 두 개의 베이두,SBAS를 지원합니다.
통합된 TCXO,LNA,SAW,RTC

적용위치 추적 모듈
휴대용 베이두 장치
자동차
PDA, Pocket PC
자동차 내비게이션 및 추적
지리 조사
AVL 및 위치 기반 서비스
스포츠 와 여가
타이밍
해상 항해, 함대 관리
UAV
초고 감수성 초저전력 소모 GPS 안테나 모듈 베이두 SBAS 시스템을 지원 0

가속기YW-16162G3글로벌 포지셔닝 시스템 모듈

항목 매개 변수
모델 번호 YW-16162G3
주문에 따라
빈도 L1
채널 수 72, 또는 주문 요구 사항
위치 정확성 2m ~ 5m
속도 515m/s
속도 정확성

지원 없이: 0.1m/s
DGPS: 0.05m/s

TTFF

핫 스타트: 1초
따뜻한 시작: 28 초 전형적인
냉동 시작: 전형적인 30초

감수성

추적 민감도: -162 dBm
습득 민감도: -160 dBm 전형
냉동 시작:-147dBm

보드율 9600 bps (전산)
최대 내비게이션 업데이트 속도 1Hz (디폴트), 최대 10Hz
시간 정확성 25 ns RMS
인터페이스 옵션 UART, I2C, SPI, USB
데이터 출력 형식 NMEA 0183
전원 공급 3.3V ~ 5V
전력 소비 30mA 추출, 24mA 추적
작업 온도 범위 -40°C ~ 85°C
안테나 타입 패치 세라믹 안테나
AGPS 지원
차원 16*16*2mm
패키지 종류 SMD


핀 할당YW-16162G3 GPSP오시션R에세이버

핀 번호 핀 이름 I/O 설명 언급
1 GND 전력 출력 지상
2 VCC

엔진의 주전력 공급

보드

전압 범위: 3V ~ 5V
3 TX 데이터 출력
4 VBAT P 토지


유웨이의 전기 사양위성N항공M오두엘

매개 변수 기호 미네 전형적 맥스 단위
전원 공급 전압 VCC 3.3 3.3 5 V
VDD_USB VDD_USB 3.0 3.3 5 V
평균 공급 전류 인수 45@3.3V 50@3.3V 59@3.3V mA
추적 38@3.3V 40@3.3V 42@3.3V mA
백업 배터리 전압 V-BCKP 1.4 3.3 3.6 V
백업 배터리 전류 I_BCKP   15   uA
디지털 IO 전압 디브 2.08   2.83 V
저장 온도 Tstg -40   105 °C
작동 온도 위쪽 -40   85
습도 95 %


GPS 모듈 의 낮은 전력 소비 의 중요성
낮은 전력 소비는 특히 배터리 의존 응용 프로그램에서 GPS 모듈의 중요한 특징입니다. 주요 영향은 다음과 같습니다.
1배터리 수명이 길어집니다.
• 휴대용 / 착용 가능한 장치 (예를 들어, 스마트 워치, 애완 동물 추적기) 를 자주 충전하지 않고 더 오래 사용할 수 있습니다.
예를 들어 50mA에서 25mA로 전류를 줄이면 장치의 작동 시간을 두 배로 줄일 수 있습니다.
2열효율
• 콤팩트 또는 밀폐 된 장치 (예: IoT 센서, 자산 태그) 에서 성능 저하를 방지하여 열 발생을 최소화합니다.
3비용 및 지속가능성 혜택
• 더 작고 가벼운 배터리가 충분하며 BOM 비용과 환경 발자국을 줄입니다.
• 대량 배포 응용 프로그램 (예: 물류 추적기) 에 중요합니다.
4향상된 신뢰성
• 전력 제한 시스템 (예: 태양 전력 장치) 에서 전압 하락을 피합니다.
기술적 타협
• 균형 요구: 초저전력 모드 (예: 잠자리 / 대기 상태) 는 TTFF를 약간 증가시킬 수 있습니다. 첨단 GNSS GPS 모듈 (Youwei?? 와 같은) 은 적응력 사이클로 이를 완화합니다.
산업 수요
• 에너지 효율이 시장 경쟁력을 좌우하는 소비 전자제품 (예: 피트니스 밴드) 및 산업 IoT (예: 무선 센서) 의 핵심 사양
간단히 말해서, 낮은 전력 소비는 직접적으로 더 작고 저렴하고 오래 지속되는 위치 인식 장치를 가능하게 합니다.
